Tomographie et analyse santé matière

Vos attentes

Vous recherchez un prestataire pour :

  • l’analyse santé matière : porosités, inclusions, fissures, fuites, retassures, qualité soudure,…
  • le contrôle dimensionnel non destructif de vos pièces
  • la numérisation 3D et la rétro-ingénierie de vos pièces
  • la comparaison à la définition numérique théorique (fichier CAO)

Nos solutions

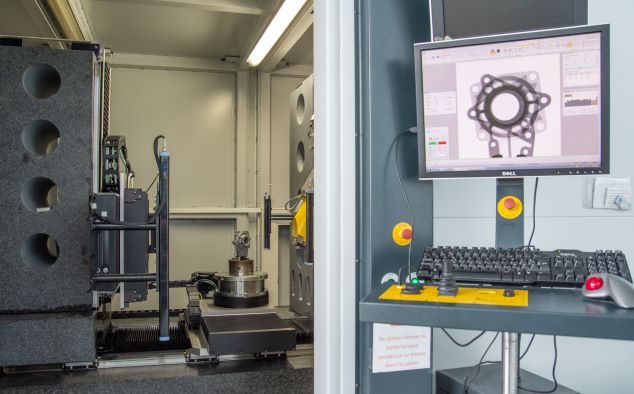

Le CRT Morlaix dispose d’un tomographe industriel à haute résolution Phoenix v|tome|xsv :

  • puissance : 240 kV
  • détecteur : 2048*2048 pixels
  • résolution : à partir de 5 µm
  • volume admissible : 500*500 mm

Cette technologie est comparable aux scanners médicaux. Générer des images tridimensionnelles par tomographie nécessite l’acquisition d’une série d’images rayons X en deux dimensions (radiographies) pendant une rotation progressive de l’échantillon, pas à pas sur 360 ° (incréments inférieur à 1° par pas). Ces projections contiennent les informations de position et de densité à l’intérieur de l’objet. Cette accumulation de données est alors utilisée pour reconstruire numériquement les données volumiques.

Le CRT Morlaix dispose de logiciels de traitement : VG Studio pour l’analyse graphique et Polyworks pour l’analyse dimensionnelle.

DSC_0206

Les bénéfices clients

  • le contrôle non destructif
  • l’inspection de l’intérieur de la pièce
  • l’observation de la matière
